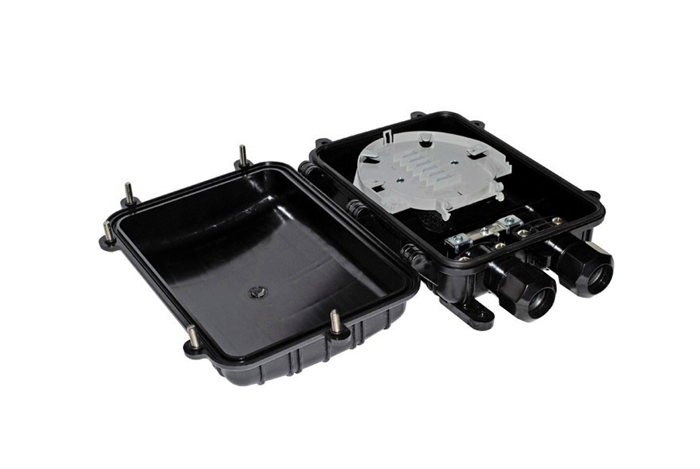

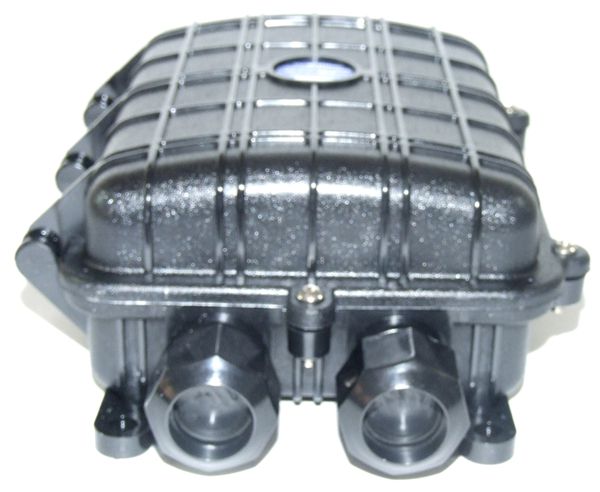

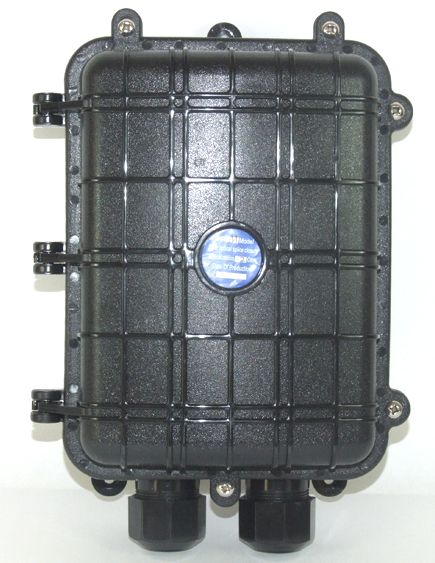

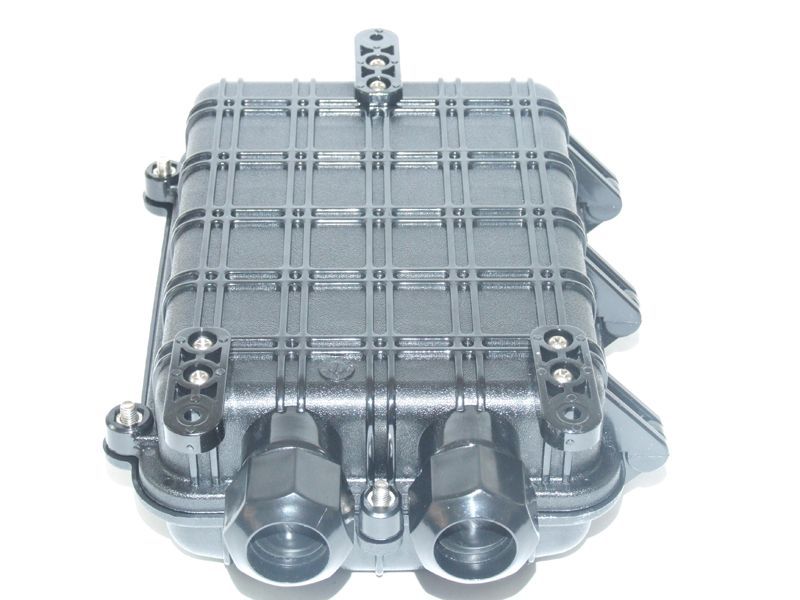

Муфта оптическая настенная GJS-6006 (FOSC-M, GPJ-M) (24 волокна)

Каталог → Китайские муфты, Оптические муфты
Розница Мелкий опт Опт
 720 руб. 720 руб. 720 руб.



Описание: Вертикальная тупиковая муфта, 6-96 волокон, 2 порта ввода-вывода, наружное исполнение (GJS-6006, GPJ-M).



Тупиковая вертикальная муфта (GJS-6006, GPJ-M) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Эту муфту можно использовать для воздушных линий, для крепления к стене, для крепления к стене в вентиляционной системе.



Основные особенности:

  • Продуманное внутреннее устройство
  • Простота и быстрота установки и фиксации волокон
  • Простота повторного доступа в муфту, не требующая дополнительного инструмента
  • Расширенное внутреннее пространство для укладки кабеля
  • Сплайс-пластины с защелкивающимся механизмом открываются более чем на 90 °
  • Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель
  • Простота добавления и удаления сплайс-пластин
  • Оригинальное устройство герметизации муфты
  • Установка на столбах, на подвесах, под землей, в шахтах канализаций связи, на вертикальных поверхностях и т.п.
  • Корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений.
  • Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.

Технические характеристики:

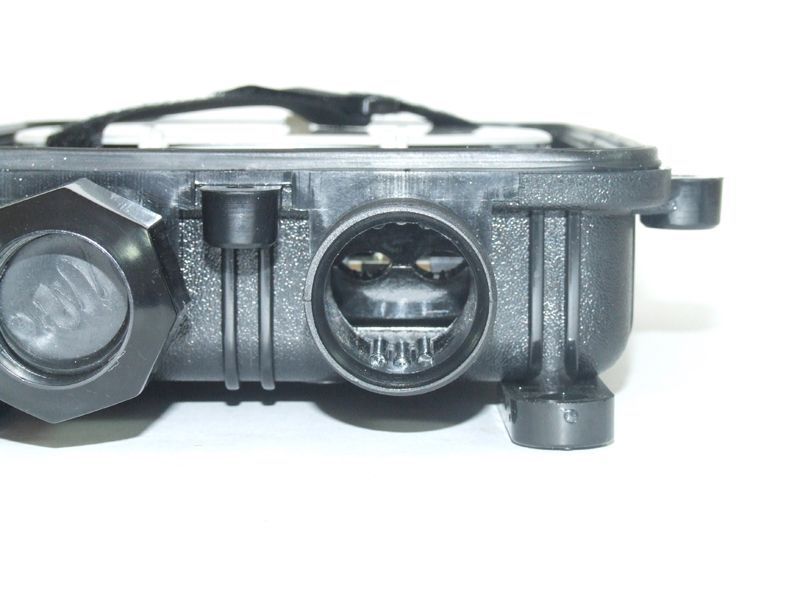

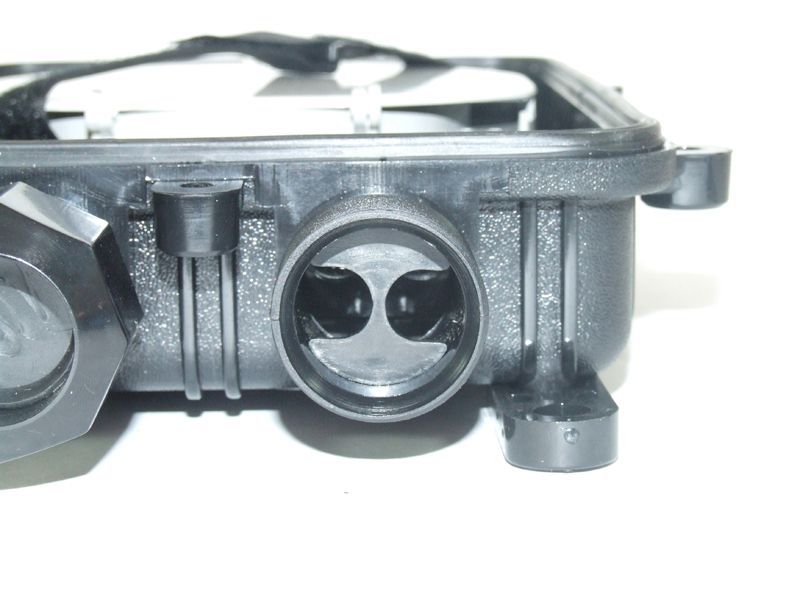

Количество вводов 2 шт. (3 шт. со специальной вставкой)
Допустимый диаметр вводимых кабелей 14мм (2 — Ø14мм)
Максимальное количество сплайс-пластин 4 шт.
Количество соединяемых волокон 24-96 (96 в два этажа)

Рабочие условия

Температура -40 ~ +60 °C

Размеры и масса

Длина 280 мм
Ширина 200 мм
Высота 90 мм
Вес ~ 1.5 кг

Комплектация каждой муфты включает:

Наименование Количество
Корпус из высокопрочного пластика 1 шт.
Герметизирующая прокладка 1 шт.
Оригинальный патентованный механизм герметизации 1шт.
Механизм фиксации оптического кабеля 1 шт.
Сплайс-пластина (24 волокна) 4 шт.
Установочный инструмент 1 шт.
Болт заземления 1 шт.
Расходный материал для крепления (термоусадочные гильзы, изолента,
герметик, маркирующая лента, нейлоновые стяжки)		 1 шт.
