Патчкорды

Каталог → Оптические шнуры, Патчкорды
Для подсчета цен изделий воспользуйтесь калькулятором патчкордов.

Калькулятор
-


Кабель: G657 LSZH оболочка



Длина м.

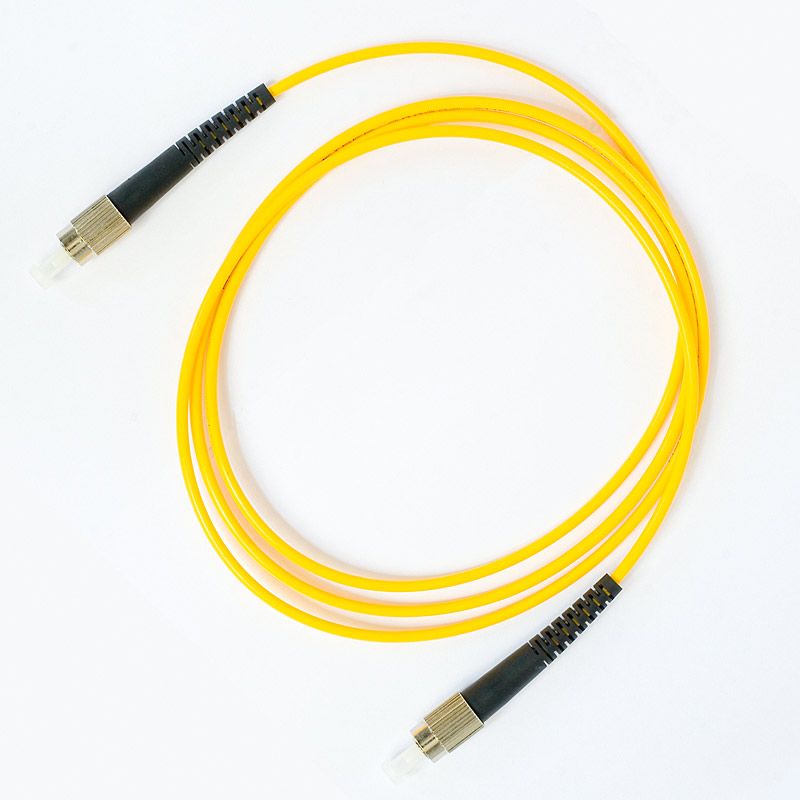

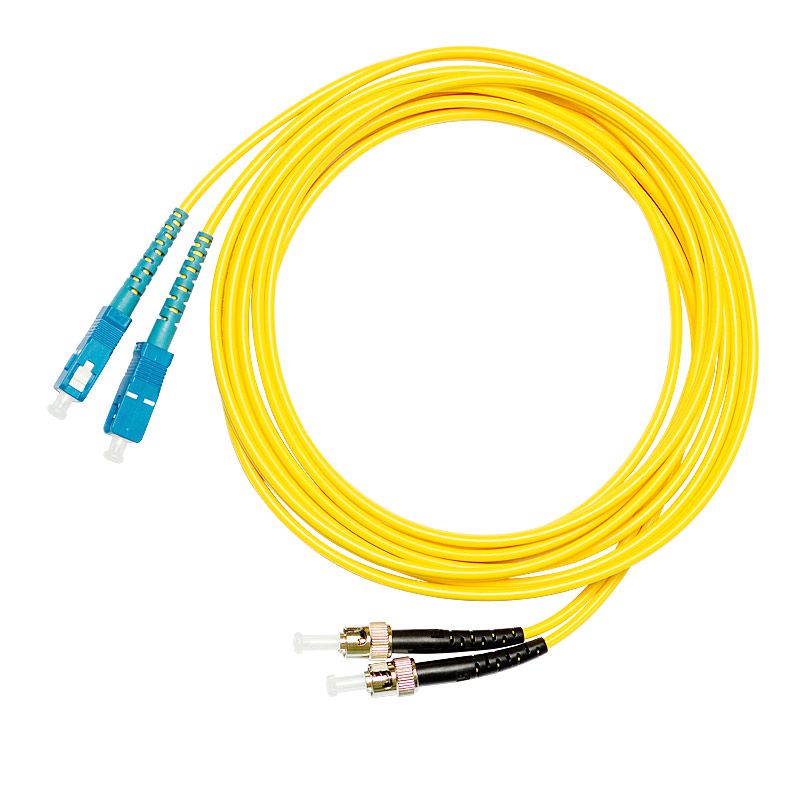

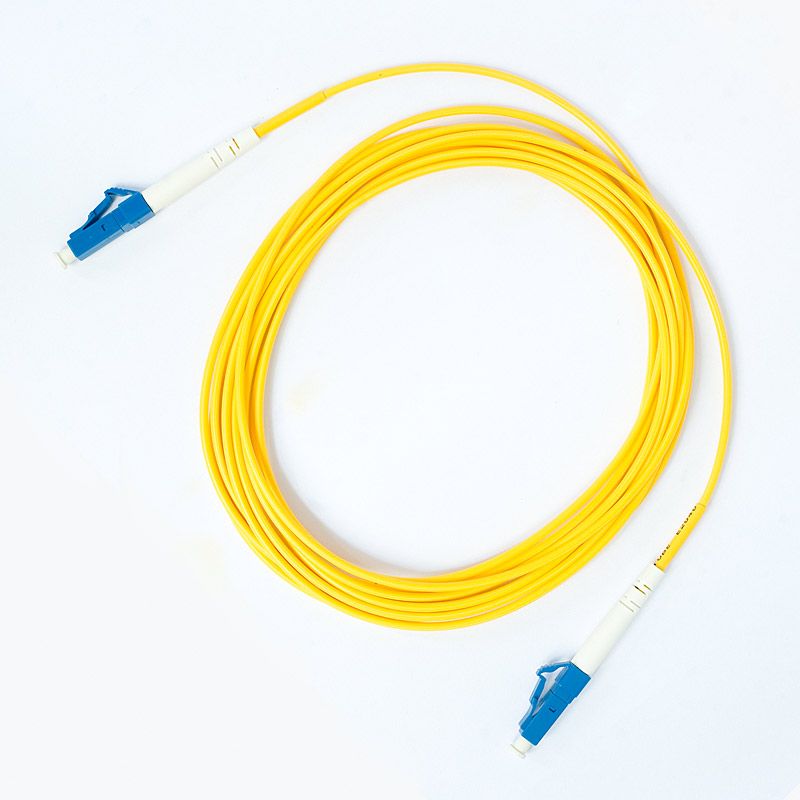

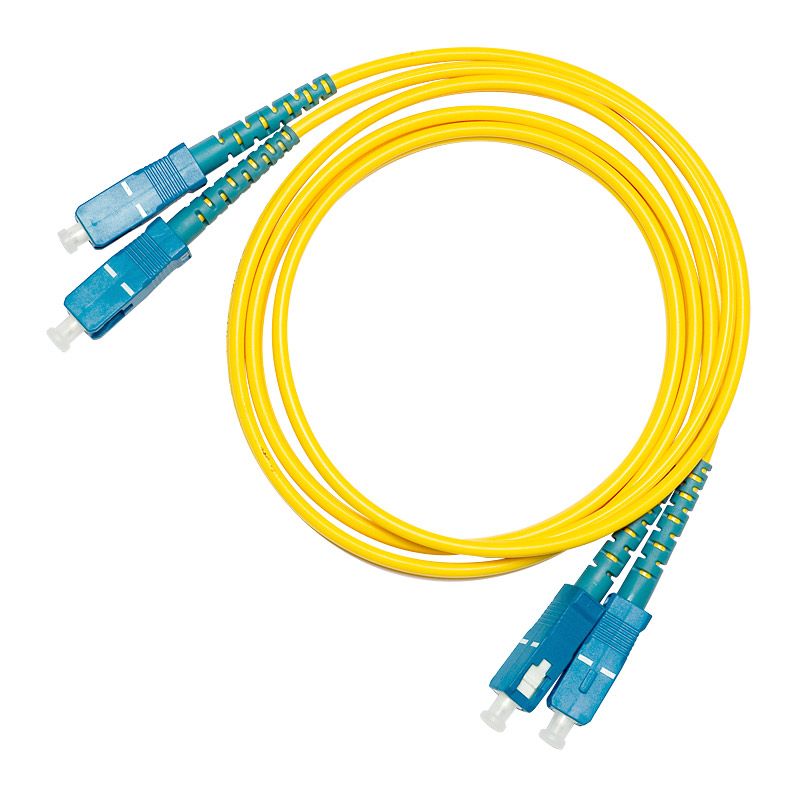

НК-Групп поставляет на рынок телекоммуникаций широкий ассортимент оптических патчкордов. При производстве используется оптическое волокно Corning различных стандартов (G.652, G.655, G.657 и OM1, OM2, OM3) и типов (SM 9/125 и MM 50/125, MM 62,5/125). Внешняя оболочка кабелей может быть как PVC, так и негорючей LSZH. Оптические шнуры оконцовываются с двух сторон различными типами разъемов ST, SC, FC, LC и MT-RJ (male и female) с типами полировки PC, UPC, APC, SPS. Для обеспечения оптимальной геометрии торца волокна используется прецизионная машинная полировка. НК-Групп изготавливает как стандартные, так и переходные оптические патчкорды, в дуплексном или симплексном исполнении, любой длины. Каждый оптический шнур снабжен индивидуальной упаковкой.

Выпускаемые изделия проходят многоступенчатый контроль на всех этапах технологических операций, соответствуют ТУ и требованиям мировых стандартов качества к прямым и обратным потерям, радиусу кривизны, смещению вершины наконечника, положению торца волокна в наконечнике, устойчивости к механическим и климатическим воздействиям.

Особенности:

  • Оптическое волокно производства Corning
  • Диапазон рабочих температур: -30 °С до 70 °С
  • Лучшее на российском рынке предложение по параметру цена/качество



                                                                             Технические параметры патчкордов :

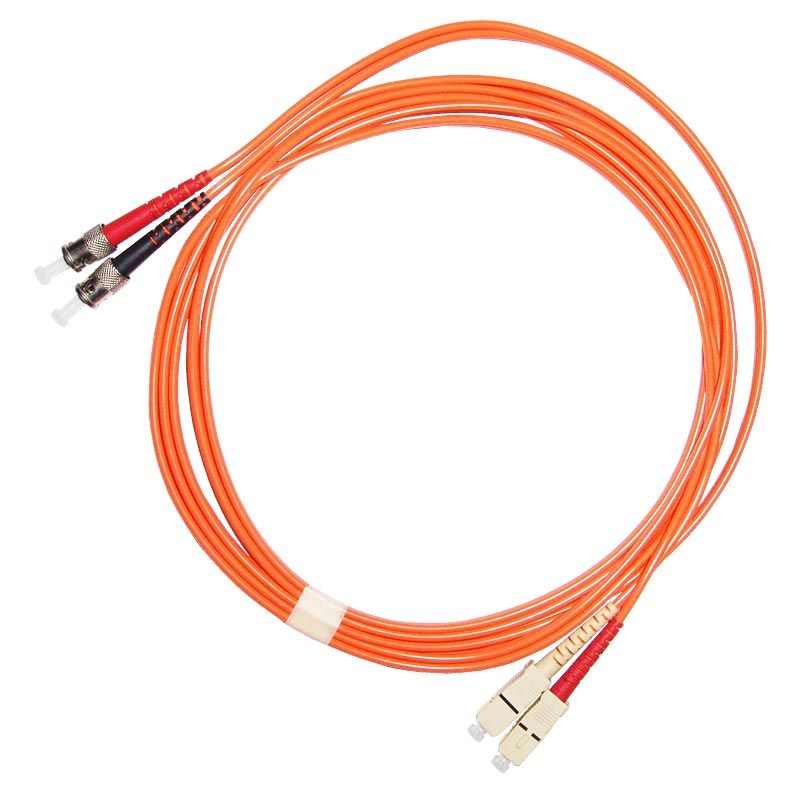

                Шнуры оптические (патчкорды) одномодовые                                              Шнуры оптические (патчкорды) многомодовые
Тип оптического разъема FC/SC ST LC Тип оптического разъема FC/SC/ST LC MT-RJ
Тип оптического волокна SM 9/125 ITU-T G.652.C Тип оптического волокна MM 50/125; MM 62,5/125 ITU-Т G.651
Рабочая длина волны, нм 1310, 1550 Рабочая длина волны, нм 850, 1300
Диаметр керамического наконечника, мм 2,5 2,5 1,25 Тип керамического наконечника Керамический,  Керамический,  Пластиковый,
Тип полировки UPC APC UPC UPC APC Æ2,5 мм Æ1,25 мм mini-MT
Максимальные вносимые потери1, дБ 0,3 Тип полировки PC PC Flat
Типичные вносимые потери, не более дБ 0,15 Максимальные вносимые потери1, дБ 0,3
Обратные потери, не менее дБ 55 65 55 55 65 Типичные вносимые потери, не более дБ 0,15
Гарантированное число циклов коммутации2  1000      Обратные потери, не менее дБ 40
Гарантированное число циклов коммутации2 1000 1000 500

1При измерении с эталонным шнуром
2В течение которых возрастание вносимых потерь не превысит 0,2 дБ
